非開挖頂管施工機械劈裂機

 一、作業環境：

    非開挖頂管、隧道開挖

    二、施工案例

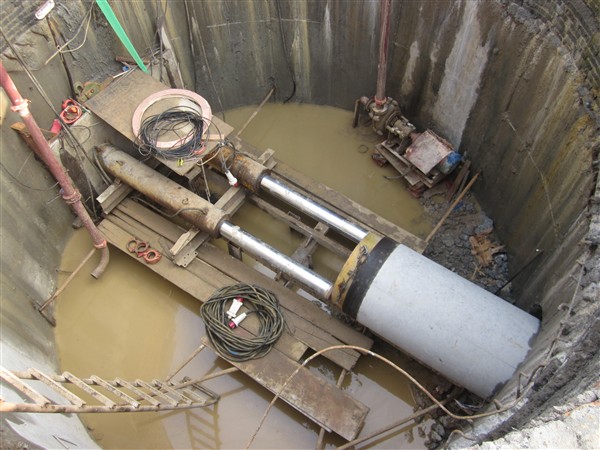

    東莞南城非開挖頂管工程，頂管直徑約1米，開挖長度約300m。非開挖頂管工程中，需拆除硬度為7.7度的硅石。

    三、施工條件

    禁止使用爆 破 藥，受直徑大小的限制，大型設備無法施工，可用巨強劈裂機作業或膨脹劑開裂。

    四、施工工藝：

    設備：巖芯鉆一個、巨強劈裂機一機配一槍、輔助工具鐵锨、撬杠。

    鉆大孔：巖芯鉆在頂管的掌持面上鉆孔，孔徑10—15cm；

    掏出巖芯，制造出巖石臨空面；

    打孔：圍繞巖芯鉆鉆孔的周圍用風頭打孔，孔徑為42mm

    分裂：巖芯鉆鉆孔制造出臨空面，圍繞抽心鉆鉆孔的周圍孔，用巨強劈裂機分裂硅石，每個孔洞的分裂只要十幾秒鐘。

    拆移：分裂完成以后，及時用撬杠將巖石撥開、搬走。

    五、效益對比

     在東莞南城非開挖頂管工程施工中，運用巖芯鉆與巨強劈裂機配合使用的施工方法后，迅速分解破碎了硅石，每天可拆除硅石1m—1.5m，掘進速度提高了近十倍。

工程商曾使用水泥膨脹劑，但是由于沁水嚴重，膨脹劑很難發揮膨脹分裂的效果，施工成本高，效果十分不明顯，嚴重影響工期。其二、水泥膨脹劑開裂的工程中安全系數低，很容易造成安全事故。
