飾面石材的分裂機開采技術

摘要  分裂采石，是條石分離、荒料切分和整形的最基本和最主要的技術之一，其分裂楔的楔形選擇、打孔布置和分離條石尺寸的確定，應根據荒料要求、原巖性質及其弱面產狀，預先設計井精心施工。

前言

　　目前，我國飾面石材礦多采用露天開采。首先從原巖上分離長條塊石(簡稱條石)，進而分割(分切)和整形，以生產各種規格的荒料。在石材開采過程中，條石分離作業最為重要，也最能體現飾面石材開采的持點。根據分離作業所使用的機械(具)和分離機理，可將石材開采方法分為:分裂、爆裂、鋸切、鉆孔切割、熱能切割和聯合開采法等。在眾多的開采方法中，分裂采石是最基本的石材開采技術之一，它是針對石材抗拉強度較抗壓強度小得多的特點，利用分裂楔產生的劈分力，從原巖分離下條石來。根據所使用的機械(具)和劈分力施加方式等，又可分為普通楔分裂和鉆孔分裂。本文的重點，是闡述各種分裂法之條石分離技術。

1普通楔分裂

　　首先，據一次性分裂所確定的楔窩位置，手工鑿楔窩;其次，將選定之分裂楔依次置入楔窩中，并使其橫斷面長軸線(楔寬方向)與分裂線一致;最后，用捌磅以上鐵錘依次、循環向下錘擊楔頂，在楔的向下尖劈力和楔邊擴張力的作用下，循環錘擊約‘3-4遍，即可從原巖上將條石沿分裂面分離開來。

1.1一次分離條石尺寸從原巖分離條石的尺寸，應據原巖產狀、巖石結構和節理裂隙特征以及荒料規格等確定。一般寬1.0-1.2m，長3.0-5.0m，厚1.0-1.5 m (層狀礦體為單層厚)。

1.2分裂楔形狀與應用

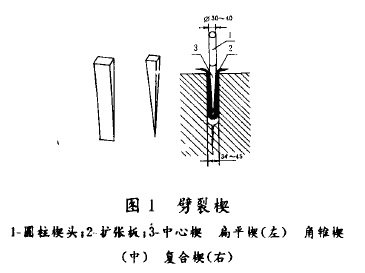

　　分裂楔是用普通鋼材鍛制而成，其形狀和尺寸因各地石質、經驗和習慣不同而有所區別，用得較為廣泛的是既可用于條石分離，也可用于荒料分切和整形的扁平楔和角錐楔(圖1)。扁平楔，一般長100-200mm、寬40-60mm、頭部厚50-80mm，多用于易劈面。角錐楔，一般長150-300mm、頭部(斷面為方或矩形)寬和厚均為50-80mm，多用于難劈面。

        1.3楔窩布置與尺寸

　　飾面石材的分裂具有方向性。一般沿其節理裂隙面、層理面和劈理面(巖石天然塊體長軸向的假想面)或流理面(巖漿巖冷凝形成的假層面。以上統稱為易劈面)較易分裂，而垂直易劈面的橫截面(簡稱難劈面)則較難分裂。設計的主劈面，應為巖石的易劈面，分離后即是荒料大面。沿主劈面(線)布置的楔窩，一般窩間距100-200mm、窩上口長50-80m、窩上口寬25-50mm，其深度應視劈分厚度而定，通常有“一寸管三尺”之說，即說的是楔窩深與分裂厚之間的關系。實踐中，楔窩深一般為40-60mm。輔助分裂面多為難劈面，且與主劈面垂直或斜交。沿輔裂面(線)布置的楔窩，間距較主劈面的小，一般80一100mm，窩長和深應大于主劈面的，一般60-100mm以上，窩上口寬與主劈面的一致。當三面分裂時，大面應為主劈面.楔窩參數亦與上述主劈面的相同。對于結構致密的巖石，劈分性能無明顯方向性，無難、易劈面出現，其楔窩間距、尺寸等，應視具體條件和經驗確定。

1.4主要優缺點

　　普通楔分裂法分離條石，具有機械(具)簡單、易制作，操作容易，成本低，適應性強等優點。缺點是手工錘擊勞動強度大，分裂厚度有限(一般小于1.5m)，分離條石規格較小(小于3.0m3)，生產效率低;條石之楔窩上口處易“崩邊”;當巖石可劈分性能變化時，由于分裂面開裂過程中，常隨易劈面偏斜，在難劈面難按預計的分裂面開裂，所以條石表面粗糙、平整度差，荒料整形工作量較大，荒料率低。

1.5適用范圍

　?、儋Y金貧乏和設備簡陋的建筑料石場和小型石材礦，②中型石材礦之初期開采;③水平、緩傾斜薄礦層和劈分性能較好或劈分無明顯方向性的石材礦;④礦體裸露、裂隙較發育的半風化型礦層和孤石;⑤其它分離、分切法之輔助手段。

1.6礦山實例

　　在我國各地的石材礦，目前都不同程度地采用普通楔分裂法分離條石以及荒料分切、整形。尤其山東、四川和福建等地的石材礦普通采用，且效果較好。福建晉江巴盾石材公司南山聯合石材廠花崗石礦，屬凹陷露天礦，開采灰色混合花崗閃長巖，主要產品品種603、633和637;四個生產礦(點)，年產荒料10000m3以上，產值400萬元以上。廈門集美海滄花崗石開發公司，屬凹陷露天礦，有三采區五礦點，主要產品品種623和637，荒料規格一般1.0-1.5m3，荒料率40%-60%，年產荒料20000-25000m3。以上兩礦都裝備有輪胎式前裝機、空壓機、手持式鑿巖機、牽引絞車、汽車吊和火焰切割機。在條石分離時，首先在充分利用節理裂隙的基礎上，用火焰切割機切縫，使分離塊體的自由面達搜一5個，其余1一2面則用普通楔分裂法(或鉆孔復合楔分裂法、鉆孔爆裂法)分離，條石分切成荒料時，主要采用普通楔分裂法。

2鉆孔分裂

　　鉆孔分裂，是采用鑿巖機鉆排孔，并在孔中安裝可施加劈分力的分裂機(具)，以實現條石分離。按所采用的機(具)以及劈分力的施加方式，可分為鉆孔復合楔分裂和鉆孔液壓分裂機分裂。

2.1鉆孔復合楔分裂

　　首先，用手持式(風動、液壓、內燃式)或滑架式(風動、液壓式)鑿巖機，沿預定分裂線鉆等距、等深的平行排孔;其次，將復合楔置入孔中，并使其中心楔片與排孔預裂中心聯線方向一致;最后，用捌磅以上鐵錘錘擊復合楔中心楔片頂端，使楔片在兩擴張板中間下滑劈入，同時擠壓緊貼孔壁的擴張板，并產生極大尖劈力。沿排孔依次循環錘擊約3一4遍，石材沿預裂面分離。

2.1.1復合楔。

　　復合楔是用普通鋼材按模型鍛制而成，由中心楔片和兩個半圓柱擴張板組成(圖l)。中心楔片上段為圓柱或方柱;下段(插入擴張板中的部份)為扁平楔，楔寬與擴張板直徑相等;擴張板為上薄下厚的半圓柱，直徑一般為30-36mm，較孔徑小2-4mm。復合楔全長，視分裂厚度而定，一般為180-1000mm。

2.1.2鉆孔布置與尺寸。

　　鉆孔布置的原則與普通楔分裂楔窩的相同?？组g距視石材性能而定，沿易劈面布置的孔間距較大，一般200-400mm，沿難劈面布置的孔間距較小，一般100-200mm。沿易劈面布置的孔深，一般為分裂厚度的70%-80%，沿難劈面布置的孔深，為分裂厚度的85寫一95%。為減少損失、降低鉆孔成本、提高鉆孔速度，孔徑一般取32-38mm為宜。應嚴格按設計孔距、孔深鉆鑿平行排孔，否則會造成分裂面凹凸不平，甚至很難開裂，致使荒料質量和荒料率大幅度下降，荒料開采成本上升。為保證鉆孔質量、減輕鑿巖勞動強度，提高鑿巖效率，應采用專用鑿巖設備，如滑架式鑿巖機。暫無專用鑿巖設備的小礦，可采用手持式鑿巖機鉆孔，但應大力提高操作者的技術水平，且鉆孔深度限于2.0m以內，否則鉆孔很難達到要求的精度和偏斜度。

2.1.3主要優缺點。

　　鉆孔復合楔分裂的優點:設備簡單.操作技術易掌握，分裂面較平整以及由于擴張板深入孔中、并緊貼孔壁，所以不會產生壓碎孔口而導致荒料崩邊，從而有利于控制分裂面(尤其是難劈面)的偏斜和提高分裂厚度。缺點:勞動強度較大、鑿巖和復合楔制作(既有技術要求，也要有相應設備)難度較大。

2.1.4適用范圍。

　　鉆孔復合楔分裂的適用范圍，基本上與普通楔分裂的適用范圍相同。

2.2液壓分裂機分裂

　　用滑架式鑿巖機沿預定分裂面(線)鉆等距，等深的平行排孔;把分裂機的分裂器楔片按設計要求插入孔中，并調整分裂器使劈分中心線與預裂面(線)重合;啟動液壓泵，分裂器楔片產生作用于孔壁的強大劈分力，將石材條石沿預裂面分離;關閉液壓泵。常用的傳壓介質有液壓油和水。液壓分裂機(表l)由液壓泵站(又稱動力站)和分裂器(圖2)組成，泵站在工作面的行進為手推膠輪式。泵站與分裂器之間由高、低壓膠管連接并通過介質傳遞壓力。每臺分裂機可驅動3-5個液壓分裂器。

    液壓分裂法一次分裂條石尺寸、鉆孔布置、鉆孔尺寸及其質量要求等，原則上與鉆孔復合楔分裂相同。

　　液壓分裂機泵壓可達相55-63MPa，經楔片逐漸施于孔壁的劈分力，大而均勻，屬靜張力，巖體分離面較平整;不用人工打楔，減輕了勞動強度。
